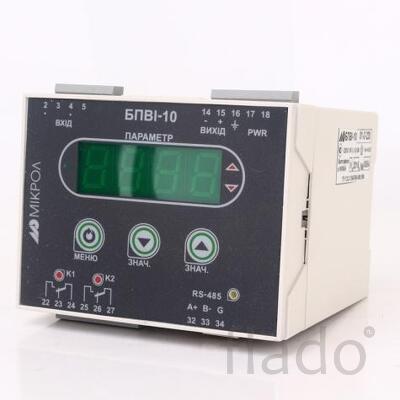

Блок преобразования индуктивности БПВИ-10

Блок преобразования индуктивности БПВИ-10





Блок преобразования индуктивности БПВИ-10 применяется для совместной работы с одним из приборов: манометром, вакуумметром, мановакуумметром, напоромером, тягомером, тягонапоромером, дифманометром, ротаметром и служит для непрерывного пропорционального преобразования сигнала датчика взаимной индуктивности на основе дифференциально-трансформаторного преобразователя в унифицированный сигнал постоянного тока, а также обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее.

Технические характеристики


Параметры
Значение


Аналоговый входной сигнал


Количество аналоговых входов
1


Схема подключения датчика
четырехпроводная


Диапазон изменения входного сигнала
от 0 до 10 мГн
от –10 до +10 мГн


Гальваническая изоляция
имеется


Характеристика линии связи:



— сопротивление, не более
5 Ом


— емкость
0,02 мкФ


Основная приведенная погрешность преобразования
± 0,25%


Встроенный узел линеаризации сигнала датчика
имеется


Аналоговый выходной сигнал


Количество аналоговых выходов
1


Тип выходного аналогового сигнала
0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу — 0-10В (Rн>=2кОм)


Величина пульсации выходного сигнала постоянного тока и напряжения
± 0,25% верхней границы изменения выходного сигнала


Цифровая индикация


Точность индикации
±0,01%


Количество разрядов цифрового индикатора
4


Высота цифр светодиодных индикаторов
14 мм


Дискретные выходные сигналы


Количество дискретных выходов
2


Типы выходов — механическое реле (переключаемый контакт)
до 250В, 8А переменного тока при резистивной нагрузке


до 250В, 3А переменного тока при индуктивной нагрузке (cos=0,4)


от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке


Гальваническая развязка дискретных вых
между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В)


Последовательный интерфейс RS-485


Тип канала
Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)


Количество приемопередатчиков
32 приемопередатчика на одном сегменте


Максимальная длина линии в пределах одного сегмента сети
1200 метров


Количество активных передатчиков
1 (только один передатчик активный)


Максимальное количество узлов в сети
250 с учетом магистральных усилителей


Вид кабеля
витая пара, экранированная витая пара


Гальваническая развязка
интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)


Протокол связи
Modbus режим RTU (Remote Terminal Unit)


Электрические данные


Напряжение питания:
Бесплатная доставка в регионы за 1-2 дня. Работаем с юрлицами и ИП с НДС.
